Familie Watson Schraubfittinge für Airlineschiene M8

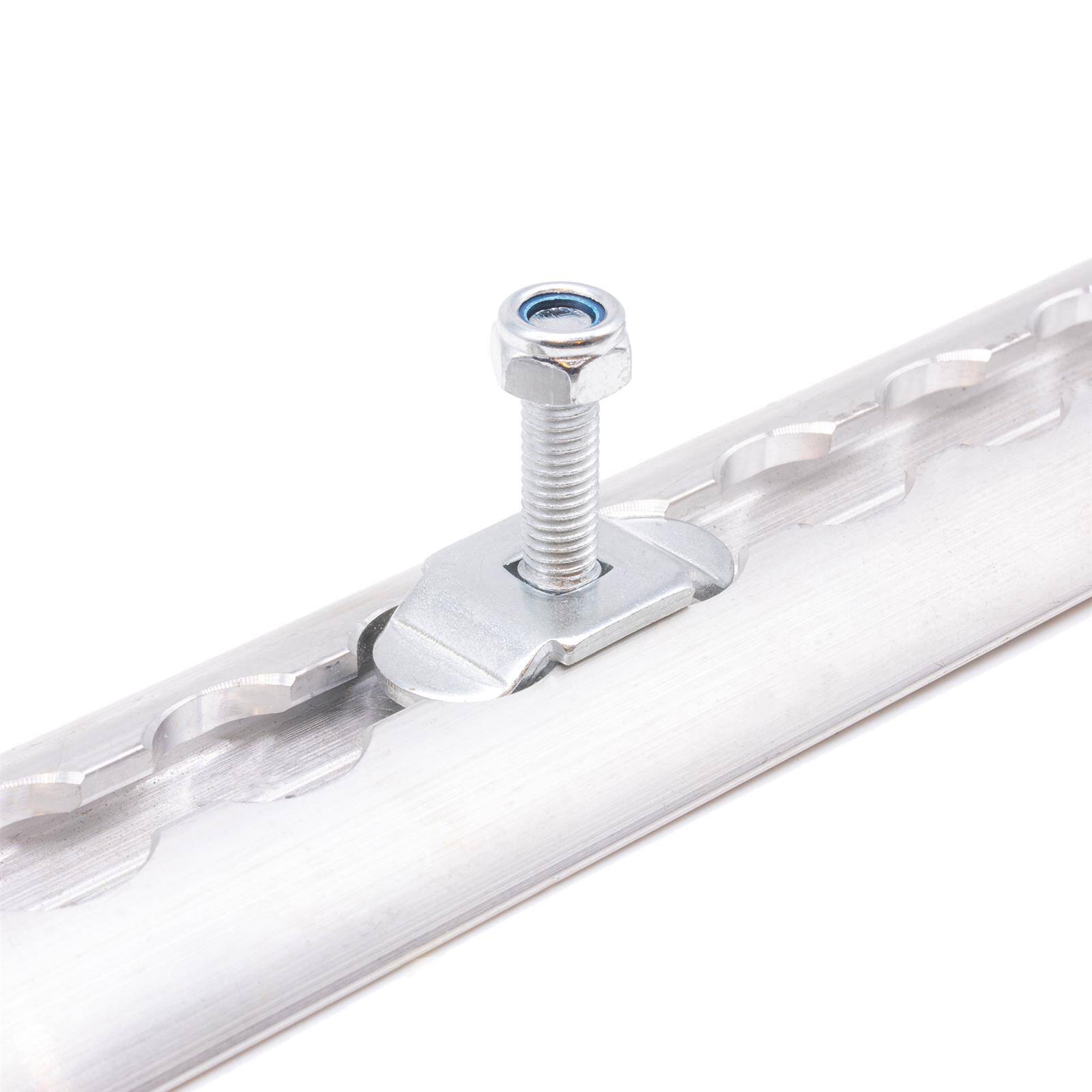

Diese Fittinge werden in Airlineschienen eingesteckt, um dann etwas an ihnen festzuschrauben. z.B. Schränke, Behälter sowie Kisten und sonstiges Zubehör.

Schraubfitting:

· Stahl, galvanisch verzinkt

· 15 bis 50 mm Gewindelänge (die Gesamtlänge ist immer ca. 10mm länger!)
· 400 kg / daN Nutzlast
· 800 kg / daN Bruchlast
· M8 Gewinde
· Ø Gewinde der Schraube: 8 mm
· Stahlbolzen G 8.8
· Plättchen (Klemmflügel) und Mutter G 4.8
· Gewicht: ca. 0,025 kg - 0,036kg (je nach Länge)
· Ø Teller Unterseite: ca. 18,5 mm
· Stärke Teller Unterseite: 3mm

Für Airlineschienen (unser TIPP: vorher bitte einmal abmessen):

· Lochdurchmesser ca. 20 mm
· Abstand Lochmitte zur Lochmitte Nachbarloch ca. 25,4 mm

Hinweis:

eine fachgerechte Montage der Airlineschiene ist Voraussetzung für die oben genannte Lastaufnahme und die damit verbundene Krafteinleitung in die Unterkonstruktion!
